31-84 SOCLE DE FIXATION POUR SUPPORT À ROTULE

Fabricant	Emile Maurin
Désignation	31-84 SOCLE DE FIXATION POUR SUPPORT À ROTULE - 31-840-42
Référence	31-840-42

CAD modely

Požadavek cenové nabídky

Výběr produktu

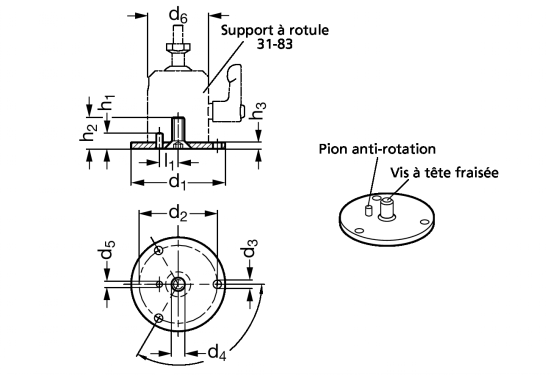

	Référence	Désignation	d1 (mm)	d2 (mm)	d3 (mm)	d4	d5 (mm)	d6 (mm)	h1 (mm)	h2 (mm)	h3 (mm)	l1 (mm)
	31-840-42	31-84 SOCLE DE FIXATION POUR SUPPORT À ROTULE - 31-840-42	42	32,5	4,5	M5	2	23	6	8,5	2,5	7
	31-840-49	31-84 SOCLE DE FIXATION POUR SUPPORT À ROTULE - 31-840-49	49	40	4,5	M6	3	31	6	10,5	3	9
	31-840-60	31-84 SOCLE DE FIXATION POUR SUPPORT À ROTULE - 31-840-60	60	50	5,5	M8	4	39	10	14,6	4	12
	31-840-70	31-84 SOCLE DE FIXATION POUR SUPPORT À ROTULE - 31-840-70	70	60	5,5	M8	4	49	10	14,6	4	16

Popis produktu

MATIERE

Inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304).

UTILISATION

S'utilise avec le support à rotule 31-16 et permet de le fixer par l'avant.

Dokumentace

https://composants.emile-maurin.fr/fr/socle-fixation-support-rotule-31-84/

Socle de fixation pour support à rotule 31-84 (Pdf)
