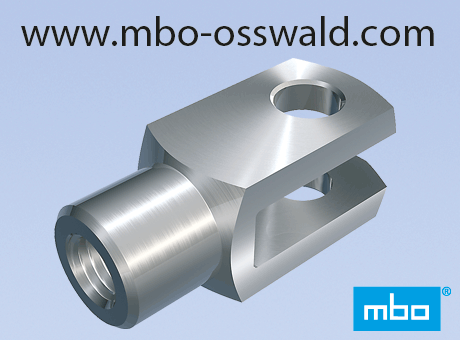

Gabelköpfe DIN 71752 / DIN ISO 8140 / CETOP RP102P Edelstahl A4-Qualität

Hersteller	mbo Oßwald
Standard	DIN 71752, DIN ISO 8140, CETOP RP102P
Bezeichnung	Gabelkopf DIN 71752 / DIN ISO 8140 G 4x8 M4 x 0,7 Edelstahl A4-Qualität blank
Artikel-Nr.	10 02 4404 0408/4404
Größe	G 4x8 M4
Oberfläche	blank
Materialgruppe	Edelstahl A4-Qualität
d1 H9	4
g ±0,5	8
a1 h11	8
a2	8
b1 B13	4

b2	4
d2	M4 x 0,7
Gewindeart	Regelgewinde rechts
d3 ±0,3	8
f ±0,2	0.5
l1	21
l2	16
l3	6
r	0.5
Gewicht kg per Stück	0.005
Omniclass number	23.13.23.11.13

CAD-Modelle

Angebotsanfrage

Produktauswahl

Index	Selector	Artikel-Nr.	Bezeichnung	Größe	Oberfläche	Materialgruppe	d1 H9	g ±0,5	a1 h11	a2	b1 B13	b2	d2	Gewindeart	d3 ±0,3	f ±0,2	l1	l2	l3	r	Gewicht kg per Stück
1	1	10 02 4404 0408/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 4x8 M4 x 0,7 Edelstahl A4-Qualität blank	G 4x8 M4	blank	Edelstahl A4-Qualität	4	8	8	8	4	4	M4 x 0,7	Regelgewinde rechts	8	0.5	21	16	6	0.5	0.005
2	2	11 02 4404 0408/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 4x8LH M4 x 0,7 LH Edelstahl A4-Qualität blank	G 4x8 M4LH	blank	Edelstahl A4-Qualität	4	8	8	8	4	4	M4 x 0,7 LH	Regelgewinde links	8	0.5	21	16	6	0.5	0.005
3	3	10 02 4404 0510/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 5x10 M5 x 0,8 Edelstahl A4-Qualität blank	G 5x10 M5	blank	Edelstahl A4-Qualität	5	10	10	10	5	5	M5 x 0,8	Regelgewinde rechts	9	0.5	26	20	7.5	0.5	0.009
4	4	11 02 4404 0510/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 5x10LH M5 x 0,8 LH Edelstahl A4-Qualität blank	G 5x10 M5LH	blank	Edelstahl A4-Qualität	5	10	10	10	5	5	M5 x 0,8 LH	Regelgewinde links	9	0.5	26	20	7.5	0.5	0.009
5	5	10 02 4404 0612/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 6x12 M6 x 1 Edelstahl A4-Qualität blank	G 6x12 M6	blank	Edelstahl A4-Qualität	6	12	12	12	6	6	M6 x 1	Regelgewinde rechts	10	0.5	31	24	9	0.5	0.015
6	6	11 02 4404 0612/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 6x12LH M6 x 1 LH Edelstahl A4-Qualität blank	G 6x12 M6LH	blank	Edelstahl A4-Qualität	6	12	12	12	6	6	M6 x 1 LH	Regelgewinde links	10	0.5	31	24	9	0.5	0.015
7	7	10 02 4404 0816/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 8x16 M8 x 1,25 Edelstahl A4-Qualität blank	G 8x16 M8	blank	Edelstahl A4-Qualität	8	16	16	16	8	8	M8 x 1,25	Regelgewinde rechts	14	0.5	42	32	12	0.5	0.037
8	8	11 02 4404 0816/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 8x16LH M8 x 1,25 LH Edelstahl A4-Qualität blank	G 8x16 M8LH	blank	Edelstahl A4-Qualität	8	16	16	16	8	8	M8 x 1,25 LH	Regelgewinde links	14	0.5	42	32	12	0.5	0.037
9	9	10 02 4404 0832/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 8x32 M8 x 1,25 Edelstahl A4-Qualität blank	G 8x32 M8	blank	Edelstahl A4-Qualität	8	32	16	16	8	8	M8 x 1,25	Regelgewinde rechts	14	0.5	58	48	12	0.5	0.054
10	10	11 02 4404 0832/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 8x32LH M8 x 1,25 LH Edelstahl A4-Qualität blank	G 8x32 M8LH	blank	Edelstahl A4-Qualität	8	32	16	16	8	8	M8 x 1,25 LH	Regelgewinde links	14	0.5	58	48	12	0.5	0.054
11	11	10 02 4404 1020/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 10x20 M10 x 1,5 Edelstahl A4-Qualität blank	G 10x20 M10	blank	Edelstahl A4-Qualität	10	20	20	20	10	10	M10 x 1,5	Regelgewinde rechts	18	0.5	52	40	15	0.5	0.074
12	12	11 02 4404 1020/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 10x20LH M10 x 1,5 LH Edelstahl A4-Qualität blank	G 10x20 M10LH	blank	Edelstahl A4-Qualität	10	20	20	20	10	10	M10 x 1,5 LH	Regelgewinde links	18	0.5	52	40	15	0.5	0.074
13	13	14 02 4404 1020/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 10x20FG M10 x 1,25 Edelstahl A4-Qualität blank	G 10x20 M10FG	blank	Edelstahl A4-Qualität	10	20	20	20	10	10	M10 x 1,25	Feingewinde rechts	18	0.5	52	40	15	0.5	0.074
14	14	10 02 4404 1040/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 10x40 M10 x 1,5 Edelstahl A4-Qualität blank	G 10x40 M10	blank	Edelstahl A4-Qualität	10	40	20	20	10	10	M10 x 1,5	Regelgewinde rechts	18	0.5	72	60	15	0.5	0.116
15	15	11 02 4404 1040/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 10x40LH M10 x 1,5 LH Edelstahl A4-Qualität blank	G 10x40 M10LH	blank	Edelstahl A4-Qualität	10	40	20	20	10	10	M10 x 1,5 LH	Regelgewinde links	18	0.5	72	60	15	0.5	0.116
16	16	10 02 4404 1224/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 12x24 M12 x 1,75 Edelstahl A4-Qualität blank	G 12x24 M12	blank	Edelstahl A4-Qualität	12	24	24	24	12	12	M12 x 1,75	Regelgewinde rechts	20	0.5	62	48	18	0.5	0.121
17	17	11 02 4404 1224/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 12x24LH M12 x 1,75 LH Edelstahl A4-Qualität blank	G 12x24 M12LH	blank	Edelstahl A4-Qualität	12	24	24	24	12	12	M12 x 1,75 LH	Regelgewinde links	20	0.5	62	48	18	0.5	0.121
18	18	14 02 4404 1224/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 12x24FG M12 x 1,25 Edelstahl A4-Qualität blank	G 12x24 M12FG**	blank	Edelstahl A4-Qualität	12	24	24	24	12	12	M12 x 1,25	Feingewinde rechts	20	0.5	62	48	18	0.5	0.121
19	19	10 02 4404 1428/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 14x28 M14 x 2 Edelstahl A4-Qualität blank	G 14x28 M14	blank	Edelstahl A4-Qualität	14	28	27	27	14	14	M14 x 2	Regelgewinde rechts	24	1	72	56	22.5	1	0.178
20	20	11 02 4404 1428/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 14x28LH M14 x 2 LH Edelstahl A4-Qualität blank	G 14x28 M14LH	blank	Edelstahl A4-Qualität	14	28	27	27	14	14	M14 x 2 LH	Regelgewinde links	24	1	72	56	22.5	1	0.178
21	21	16 02 4404 1428/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 14x28FG M14 x 1,5 Edelstahl A4-Qualität blank	G 14x28 M14FG	blank	Edelstahl A4-Qualität	14	28	27	27	14	14	M14 x 1,5	Feingewinde rechts	24	1	72	56	22.5	1	0.178
22	22	10 02 4404 1632/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 16x32 M16 x 2 Edelstahl A4-Qualität blank	G 16x32 M16	blank	Edelstahl A4-Qualität	16	32	32	32	16	16	M16 x 2	Regelgewinde rechts	26	1	83	64	24	1	0.282
23	23	11 02 4404 1632/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 16x32LH M16 x 2 LH Edelstahl A4-Qualität blank	G 16x32 M16LH	blank	Edelstahl A4-Qualität	16	32	32	32	16	16	M16 x 2 LH	Regelgewinde links	26	1	83	64	24	1	0.282
24	24	16 02 4404 1632/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 16x32FG M16 x 1,5 Edelstahl A4-Qualität blank	G 16x32 M16FG	blank	Edelstahl A4-Qualität	16	32	32	32	16	16	M16 x 1,5	Feingewinde rechts	26	1	83	64	24	1	0.282
25	25	10 02 4404 2040/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 20x40 M20 x 2,5 Edelstahl A4-Qualität blank	G 20x40 M20**	blank	Edelstahl A4-Qualität	20	40	40	40	20	20	M20 x 2,5	Regelgewinde rechts	34	1	105	80	30	1.5	0.55
26	26	11 02 4404 2040/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 20x40LH M20 x 2,5 LH Edelstahl A4-Qualität blank	G 20x40 M20LH**	blank	Edelstahl A4-Qualität	20	40	40	40	20	20	M20 x 2,5 LH	Regelgewinde links	34	1	105	80	30	1.5	0.55
27	27	16 02 4404 2040/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 20x40FG M20 x 1,5 Edelstahl A4-Qualität blank	G 20x40 M20FG**	blank	Edelstahl A4-Qualität	20	40	40	40	20	20	M20 x 1,5	Feingewinde rechts	34	1	105	80	30	1.5	0.55
28	28	10 02 0006 0816/4404	Gabelkopf DIN 71752 / DIN ISO 8140 G 8x16 M6 x 1 Edelstahl A4-Qualität	G 8x16 M6	blank	Edelstahl A4-Qualität	8	16	16	16	8	8	M6 x 1	Regelgewinde rechts	14	0.5	42	32	12	0.5	0.039
