Hohlschnecken, Schneckenwellen Stahl gefräst, Hohlwelle

Hersteller	NOZAG
Bezeichnung	Hohlschnecken, Schneckenwellen, Stahl gefräst, Hohlwelle
Bestellnummer	S 5 H 1R

CAD-Modelle

Angebotsanfrage

Produktauswahl

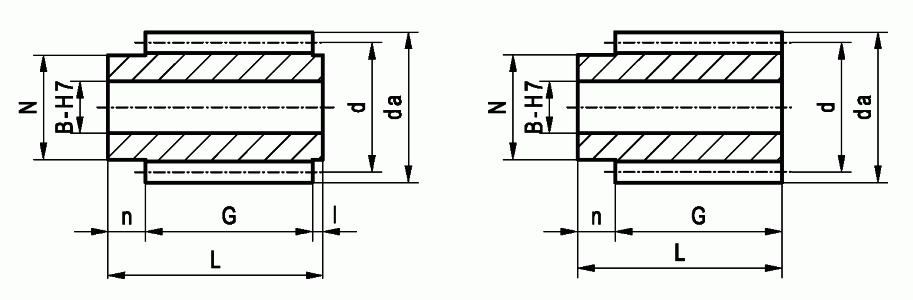

Index	Selector	Type No.	Modul (mm)	d (mm)	da (mm)	N (mm)	n (mm)	G (mm)	l (mm)	L (mm)	B (mm)	Tol. von B	Material	Steigungsart
1	1	S 5 H 1R	0.5	7	8	5.5	4	12	0	16	3	H7	Stahl ETG 100	eingängig rechts
2	2	S 7 H 1R	0.75	8.5	10	6	4	16	0	20	4	H7	Stahl ETG 100	eingängig rechts
3	3	S 10 H 1R	1	14	16	11	6	24	0	30	6	H7	Stahl ETG 100	eingängig rechts
4	4	S 15 H 1R	1.5	25	28	21	10	40	0	50	8	H7	Stahl ETG 100	eingängig rechts
5	5	S 20 H 1R	2	32	36	25	10	45	0	55	10	H7	Stahl ETG 100	eingängig rechts
6	6	S 30 H 1R	3	38	44	30	12	46	3	61	15	H7	Stahl ETG 100	eingängig rechts
7	7	S 40 H 1R	4	50	58	40	15	62	4	81	20	H7	Stahl ETG 100	eingängig rechts
8	8	S 50 H 1R	5	62	72	50	18	80	5	103	25	H7	Vergütungsstahl C45	eingängig rechts
9	9	S 60 H 1R	6	80	92	65	20	80	20	120	35	H7	Vergütungsstahl C45	eingängig rechts
10	10	S 5 H 2R	0.5	7	8	5.5	4	12	0	16	3	H7	Stahl ETG 100	zweigängig rechts
11	11	S 7 H 2R	0.75	8.5	10	6	4	16	0	20	4	H7	Stahl ETG 100	zweigängig rechts
12	12	S 10 H 2R	1	14	16	11	6	24	0	30	6	H7	Stahl ETG 100	zweigängig rechts
13	13	S 15 H 2R	1.5	25	28	21	10	40	0	50	8	H7	Stahl ETG 100	zweigängig rechts
14	14	S 20 H 2R	2	32	36	25	10	45	0	55	10	H7	Stahl ETG 100	zweigängig rechts
15	15	S 30 H 2R	3	38	44	30	12	46	3	61	15	H7	Stahl ETG 100	zweigängig rechts
16	16	S 40 H 2R	4	50	58	40	15	62	4	81	20	H7	Stahl ETG 100	zweigängig rechts
17	17	S 50 H 2R	5	62	72	50	18	80	5	103	25	H7	Vergütungsstahl C45	zweigängig rechts
18	18	S 60 H 2R	6	80	92	65	20	80	20	120	35	H7	Vergütungsstahl C45	zweigängig rechts
19	19	S 5 H 1L	0.5	7	8	5.5	4	12	0	16	3	H7	Stahl ETG 100	eingängig links
20	20	S 7 H 1L	0.75	8.5	10	6	4	16	0	20	4	H7	Stahl ETG 100	eingängig links
21	21	S 10 H 1L	1	14	16	11	6	24	0	30	6	H7	Stahl ETG 100	eingängig links
22	22	S 15 H 1L	1.5	25	28	21	10	40	0	50	8	H7	Stahl ETG 100	eingängig links
23	23	S 20 H 1L	2	32	36	25	10	45	0	55	10	H7	Stahl ETG 100	eingängig links
24	24	S 30 H 1L	3	38	44	30	12	46	3	61	15	H7	Stahl ETG 100	eingängig links
25	25	S 40 H 1L	4	50	58	40	15	62	4	81	20	H7	Stahl ETG 100	eingängig links
26	26	S 50 H 1L	5	62	72	50	18	80	5	103	25	H7	Vergütungsstahl C45	eingängig links
27	27	S 60 H 1L	6	80	92	65	20	80	20	120	35	H7	Vergütungsstahl C45	eingängig links
