GF

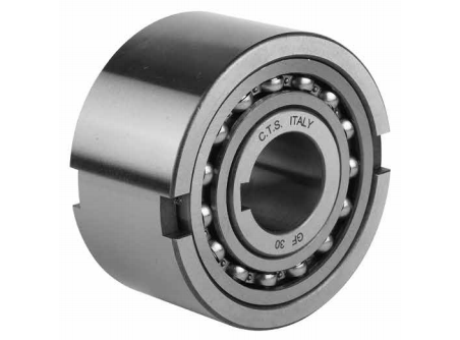

Self-centring free wheels GF

CAD models

Index	Selector	Type	dH7 (mm)	Dn6 (mm)	L (mm)	s (mm)	D1 (mm)	D2 (mm)	b (mm)	t (mm)	nMAX (min ^–1)1) Inner race	nMAX (min ^–1)2) Outer race	Tn (Nm)	Resistance torque (Nm)	Weight (Kg)
1	1	GF 8	8	37	20	1	20	30	6	3	1000	1000	20	0,09	0,1
2	2	GF 9	9	37	20	1	20	30	6	3	1000	1000	20	0,09	0,1
3	3	GF 12	12	37	20	1	20	30	6	3	1000	1000	20	0,11	0,1
4	4	GF 15	15	47	30	1	26	37	7	3,5	900	900	78	0,15	0,3
5	5	GF 20	20	62	36	1	37	52	8	3,5	700	700	188	0,18	0,6
6	6	GF 25	25	80	40	-	40	68	9	4	2100	3600	250	0,36	1,2
7	7	GF 30	30	90	48	-	45	75	12	5	1700	3200	500	0,4	1,8
8	8	GF 35	35	100	53	-	50	80	13	6	1500	3000	680	0,6	2,4
9	9	GF 40	40	110	63	-	55	90	15	7	1200	2600	1115	0,84	3,3
10	10	GF 45	45	120	63	-	60	95	16	7	1000	2400	1500	0,94	4
11	11	GF 50	50	130	80	-	70	110	17	8,5	800	2100	2375	1,28	5,7
12	12	GF 55	55	140	80	-	75	115	18	9	750	2000	2500	1,5	6,5
13	13	GF 60	60	150	95	-	80	125	18	9	650	1900	4250	1,6	8,9
14	14	GF 70	70	170	110	-	95	140	20	9	550	1800	5875	3,6	13,5
15	15	GF 80	80	190	125	-	110	160	20	9	500	1600	10000	3,6	19
16	16	GF 90	90	215	140	-	120	180	24	11,5	450	1400	17350	6,8	27,2
