By EMILE MAURIN

12-19 Control handle Bakelite

Manufacturer	Emile Maurin
Description	12-19 Control handle Bakelite - 12-190-65
Part number	12-190-65

CAD models

Request for quotation

Product selection

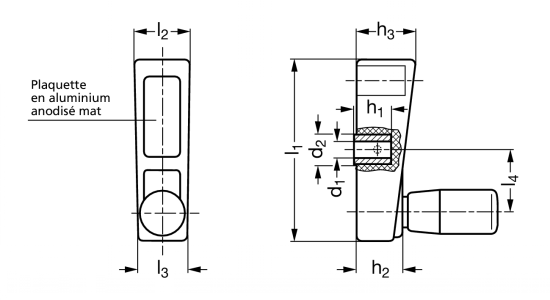

	Part number	Description	l1 (mm)	l2 (mm)	l3 (mm)	l4 (mm)	d1 (H7) (mm)	d2 (mm)	h1 (mm)	h2 (mm)	h3 (mm)	Ø poignée (mm)
	12-190-65	12-19 Control handle Bakelite - 12-190-65	65	22	19	23	8	14	13	18	23	18
	12-190-80	12-19 Control handle Bakelite - 12-190-80	80	24	20	30	10	15	16	20	26	18
	12-190-94	12-19 Control handle Bakelite - 12-190-94	94	26	22	36	10	15	19	22	29	21
	12-190-110	12-19 Control handle Bakelite - 12-190-110	110	28	22	44	12	19	18	24	34	23
	12-190-140	12-19 Control handle Bakelite - 12-190-140	140	30	24	57	12	19	18	26	37	26

Product Description

MATIERE

Thermodurcissable noir renforcé (ou technopolymère pour l1 = 94), haute résistance, finition brillante.
Douille en acier bruni.

UTILISATION

Température d'emploi de –20°C à +110°C.

Documentation

https://composants.emile-maurin.fr/fr/manivelle-equilibree-bakelite-12-19/

Manivelle équilibrée bakélite 12-19 (Pdf)
