Cabezales articulados de rótula DIN ISO 12240-4 (DIN 648) Serie de medida E inoxidable con rosca exterior, exentos de mantenimiento

Norma	DIN 648
Designación	Cabezales articulados de rótula DIN ISO 12240-4 (DIN 648) Serie de medida E inoxidable con rosca exterior, exentos de mantenimiento, DIN 648 - 6 - M 6x18
Referencia	DIN 648 - E - d 6 - d3 M 6 x l1 18

Modelos CAD

Selección de producto

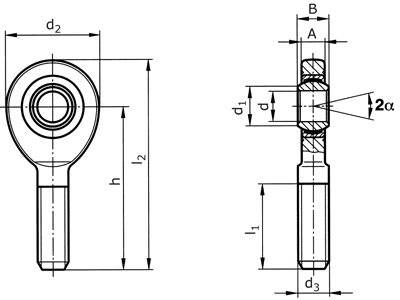

d	A	B	d1	d2	Rosca d3	h	l1	l2	Carga estática admisible C0 (kN)	Angulo de inclinación α°	Peso por unidad ≈ g
6	4.4	6	8	20	M 6	36	18	46	4	13	16
8	6	8	10.2	24	M 8	42	22	54	7.4	15	28
10	7	9	13.2	28	M 10	48	26	62	11.6	12	50
12	8	10	14.9	34	M 12	54	28	71	17	11	86
15	10	12	18.4	40	M 14	63	34	83	23	8	140
16	11	14	20.7	46	M 16	69	36	92	31.5	10	190
17	11	14	20.7	46	M 16	69	36	92	31.5	10	190
20	13	16	24.2	53	M 20x1,5	78	43	104.5	45	9	320
25	17	20	29.3	64	M 24x2	94	53	126	73	7	570
30	19	22	34.2	73	M 30x2	110	65	146.5	97	6	890
