GN 129 Bisagras de acero zincado, 2 partes desmontables y 3 partes sólidas

Fabricante	JW Winco
Designación	Bisagras de acero zincado, 2 partes desmontables y 3 partes sólidas
Referencia	129-12-D

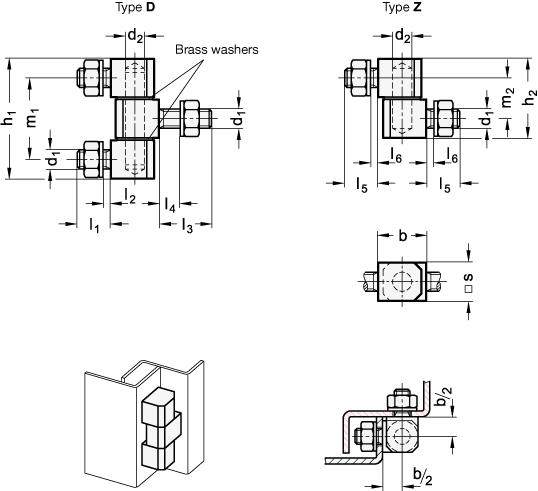

Cuadrado s	12
Tipo	D, consta de tres partes
b	15
d1	M 6
d2	6
h1	39.2
h2

l1	10
l2	5
l3	14
l4	9
l5
l6
m1	27.2
m2	13.6
RoHS	Ja
Peso	0.127

Modelos CAD

Solicitud de presupuesto

Selección de producto

Index	Selector	Referencia	Designación	Cuadrado s	Tipo	b	d1	d2	h1	h2	l1	l2	l3	l4	l5	l6	m1	m2	RoHS	Peso
1	1	129-12-D	Bisagras de acero zincado, 2 partes desmontables y 3 partes sólidas	12	D, consta de tres partes	15	M 6	6	39.2		10	5	14	9			27.2	13.6	Ja	0.127
2	2	129-12-Z	Bisagras de acero zincado, 2 partes desmontables y 3 partes sólidas	12	Z, Consta de dos partes	15	M 6	6		25.6					10	5		13.6	Ja	0.085
3	3	129-16-D	Bisagras de acero zincado, 2 partes desmontables y 3 partes sólidas	16	D, consta de tres partes	20	M 8	8	49		14	8	22	16			33	16.5	Ja	0.297
4	4	129-16-Z	Bisagras de acero zincado, 2 partes desmontables y 3 partes sólidas	16	Z, Consta de dos partes	20	M 8	8		32.5					14	8		16.5	Ja	0.194

Descripción del producto

Las bisagras GN 129 se usan para puertas tipo trampilla.

La bisagra de dos partes permite que la puerta se desgonce.

Con el diseño en dos partes, la puerta se puede desgoznar con dos bisagras montadas idénticamente.
