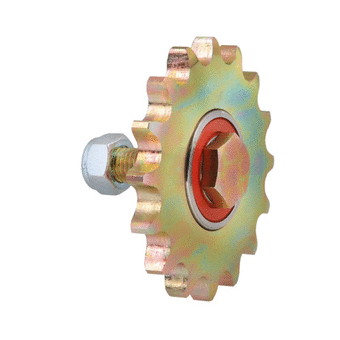

Pignons tendeurs type TR simple

Pignon simple. Tendeur avec Roulement + Axe + Entretoise + Ecrou - Bichromaté. Montés sur roulements à billes étanches graissés à vie.

Fabricant	DOM
Désignation	Tendeur 15 Dts Pas 6 m/m S avec Rlt + Axe + Entretoise + Ecrou - Bichromaté
Référence	TR04B1
Référence distributeur	TR04B1
Distributeur	DOM

Modèles CAO

Demander un devis

Sélection de produit

	Référence	Référence distributeur	Désignation	Réf disque seul	Réf axe seul	Z	Chaîne : PAS	Chaîne : BS	diam. Ext	diam. Prim	S	diam. dM	diam. D	A	B	C	E	F	L	Type Bras
1	1	TR04B1	TR04B1	Tendeur 15 Dts Pas 6 m/m S avec Rlt + Axe + Entretoise + Ecrou - Bichromaté	PT04B15	AXTRM06	15	6	04B1	31	28.86	2.6	6	6	7	15	4	6	6	28	TE 2
2	2	TR05B1	TR05B1	Tendeur 14 Dts Pas 8 m/m S avec Rlt + Axe + Entretoise + Ecrou - Bichromaté	PT05B14	AXTRM08	14	8	05B1	39.2	35.95	2.8	8	8	7.5	16	4	7	8	30	TE 2
3	3	TR06B1	TR06B1	Tendeur 17 Dts Pas 9,525 S avec Rlt + Axe + Entretoise + Ecrou - Bichromaté	PT06B17	AXTRM10	17	9.525	06B1	55.3	51.83	5.3	10	12	12	22	7	10	10	44	TE 3
4	4	TR081.1	TR081.1	Tendeur 13 Dts Pas 12,7 x 3.3 + Roult + Axe + Entretoise + Ecrou - Bichromaté	PT081.13	AXTRM10	13	12.7x3.3	081-1	58.4	53.06	3	10	12	12	22	7	10	10	44	TE 3
5	5	TR083.1	TR083.1	Tendeur 13 Dts Pas 12,7 x 4.88 + Roult + Axe + Entretoise + Ecrou - Bichromaté	PT083.13	AXTRM10	13	12.7x4.88	083-1	58.4	53.06	4.5	10	12	12	22	7	10	10	44	TE 3
6	6	TR08B1	TR08B1	Tendeur 17 Dts Pas 12.7 S avec Rlt + Axe + Entretoise + Ecrou - Bichromaté	PT08B17	AXTRM12	17	12.7	08B1	73.6	69.11	7.2	12	17	15	26	9	12	12	53	TE 4 OU TE 5
7	7	TR10B1	TR10B1	Tendeur 16 Dts Pas 15.8 S avec Rlt + Axe + Entretoise + Ecrou - Bichromaté	PT10B16	AXTRM12	16	15.875	10B1	88	81.37	9.1	12	17	15	26	9	12	12	53	TE 4 OU TE 5
8	8	TR12B1	TR12B1	Tendeur 14 Dts Pas 19.05 S avec Rlt + Axe + Entretoise + Ecrou - Bichromaté	PT12B14	AXTRM12	14	19.05	12B1	93.6	85.61	11.1	12	17	15	26	9	12	12	53	TE 4 OU TE 5
9	9	TR16B1	TR16B1	Tendeur 12 Dts Pas 25.4 S avec Rlt + Axe + Entretoise + Ecrou - Bichromaté	PT16B12	AXTRM20	12	25.4	16B1	109	98.14	16.2	20	20	25	28	18	14	20	66	TE 6 OU TE 7
10	10	TR20B1	TR20B1	Tendeur 12 Dts Pas 31.75 S avec Rlt + Axe + Entretoise + Ecrou - Bichromaté	PT20B12	AXTRM24	12	31.75	20B1	137.8	122.68	18.5	24	30	40	50	30.5	24	24	115	TE 6 OU TE 7
11	11	TR24B1	TR24B1	Tendeur 12 Dts Pas 38.10 S avec Rlt + Axe + Entretoise + Ecrou - Bichromaté	PT24B12	AXTRM36	12	38.1	24B1	162	147.22	24.1	36	40	50	74	38.5	29	29	155	TE 7 OU TE 8

Description du produit

Pignon simple.

Vitesse de travail : ≤ 70m/min.
T° de travail : -30°C / +80°C.
Montés sur roulement NTN-SNR

Nos pignons et axes sont zingués bichromatés.

Les pignons tendeurs Type « TR » sont spécialement conçus pour être montés en fixe sur les transmissions mais également sur toute notre gamme de bras tendeurs.
Sur certaines références il conviendra de repercer le bras. Sur simple demande, notre atelier sera à même de fournir cette prestation.

Nous pouvons aussi fournir : TR08B1 en 16 et 18 Dts / TR10B1 en 14 et 17 Dts / TR12B1 en 12-13 et 15 Dts.

Documentations

Fiche technique

Fiche produit e-shop

Contactez le fournisseur

DOM

Spécialiste de la transmission de puissance, la société DOM est fondée en 1993 à Lyon. Durant des décennies, l’entreprise développe un savoir-faire reconnu dans la conception, la production et la distribution de composants mécaniques et d’organes de transmission de puissance pour chaines et courroies. La petite entreprise familiale devient rapidement une PME à forte croissance et s’installe dans le sud de la France près de Toulon. Présente dans 27 pays, la société fabrique, commercialise et propose à ses clients des produits toujours plus innovants. Grâce à son bureau d’étude, DOM offre des solutions adaptées à chaque problématique. Des produits sur mesure sont développés grâce à un atelier d’usinage permettant de retoucher les composants standards selon les besoins spécifiques de chaque client.
