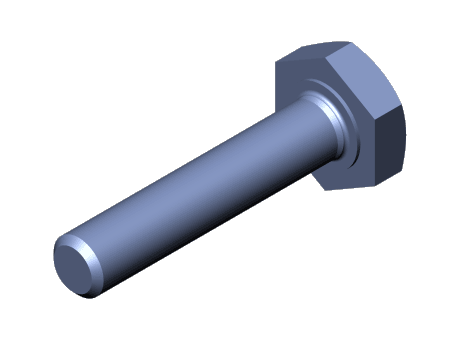

Viti a testa esagonale con filettatura metrica fine

Norme	DIN EN 28676
Descrizione	Vite a testa esagonale DIN EN 28676 - M16 x 1.5 x 120
Riferimento	DIN EN 28676 - d M16 x p 1.5 x l 120
Omniclass number	23.13.23.11.13.19

Modelli CAD

Prodotto da selezionare

Index	Selector	Ø nominale	Passo (mm)	Lunghezza (mm)	Altezza testa (mm)	Dimensione chiave (mm)
1	1	M8	1	16	5.3	13
2	2	M8	1	20	5.3	13
3	3	M8	1	25	5.3	13
4	4	M8	1	30	5.3	13
5	5	M8	1	35	5.3	13
6	6	M8	1	40	5.3	13
7	7	M8	1	45	5.3	13
8	8	M8	1	50	5.3	13
9	9	M8	1	55	5.3	13
10	10	M8	1	60	5.3	13
11	11	M8	1	65	5.3	13
12	12	M8	1	70	5.3	13
13	13	M8	1	80	5.3	13
14	14	M10	1	20	6.4	16
15	15	M10	1	25	6.4	16
16	16	M10	1	30	6.4	16
17	17	M10	1	35	6.4	16
18	18	M10	1	40	6.4	16
19	19	M10	1	45	6.4	16
20	20	M10	1	50	6.4	16
21	21	M10	1	55	6.4	16
22	22	M10	1	60	6.4	16
23	23	M10	1	65	6.4	16
24	24	M10	1	70	6.4	16
25	25	M10	1	80	6.4	16
26	26	M10	1	90	6.4	16
27	27	M10	1	100	6.4	16
28	28	M10	1.25	20	6.4	16
29	29	M10	1.25	25	6.4	16
30	30	M10	1.25	30	6.4	16
31	31	M10	1.25	35	6.4	16
32	32	M10	1.25	40	6.4	16
33	33	M10	1.25	45	6.4	16
34	34	M10	1.25	50	6.4	16
35	35	M10	1.25	55	6.4	16
36	36	M10	1.25	60	6.4	16
37	37	M10	1.25	65	6.4	16
38	38	M10	1.25	70	6.4	16
39	39	M10	1.25	80	6.4	16
40	40	M10	1.25	90	6.4	16
41	41	M10	1.25	100	6.4	16
42	42	M12	1.5	25	7.5	18
43	43	M12	1.5	30	7.5	18
44	44	M12	1.5	35	7.5	18
45	45	M12	1.5	40	7.5	18
46	46	M12	1.5	45	7.5	18
47	47	M12	1.5	50	7.5	18
48	48	M12	1.5	55	7.5	18
49	49	M12	1.5	60	7.5	18
50	50	M12	1.5	65	7.5	18
51	51	M12	1.5	70	7.5	18
52	52	M12	1.5	80	7.5	18
53	53	M12	1.5	90	7.5	18
54	54	M12	1.5	100	7.5	18
55	55	M12	1.5	110	7.5	18
56	56	M12	1.5	120	7.5	18
57	57	M12	1.25	25	7.5	18
58	58	M12	1.25	30	7.5	18
59	59	M12	1.25	35	7.5	18
60	60	M12	1.25	40	7.5	18
61	61	M12	1.25	45	7.5	18
62	62	M12	1.25	50	7.5	18
63	63	M12	1.25	55	7.5	18
64	64	M12	1.25	60	7.5	18
65	65	M12	1.25	65	7.5	18
66	66	M12	1.25	70	7.5	18
67	67	M12	1.25	80	7.5	18
68	68	M12	1.25	90	7.5	18
69	69	M12	1.25	100	7.5	18
70	70	M12	1.25	110	7.5	18
71	71	M12	1.25	120	7.5	18
72	72	M14	1.5	30	8.8	21
73	73	M14	1.5	35	8.8	21
74	74	M14	1.5	40	8.8	21
75	75	M14	1.5	45	8.8	21
76	76	M14	1.5	50	8.8	21
77	77	M14	1.5	55	8.8	21
78	78	M14	1.5	60	8.8	21
79	79	M14	1.5	65	8.8	21
80	80	M14	1.5	70	8.8	21
81	81	M14	1.5	80	8.8	21
82	82	M14	1.5	90	8.8	21
83	83	M14	1.5	100	8.8	21
84	84	M14	1.5	110	8.8	21
85	85	M14	1.5	120	8.8	21
86	86	M14	1.5	130	8.8	21
87	87	M14	1.5	140	8.8	21
88	88	M16	1.5	35	10	24
89	89	M16	1.5	40	10	24
90	90	M16	1.5	45	10	24
91	91	M16	1.5	50	10	24
92	92	M16	1.5	55	10	24
93	93	M16	1.5	60	10	24
94	94	M16	1.5	65	10	24
95	95	M16	1.5	70	10	24
96	96	M16	1.5	80	10	24
97	97	M16	1.5	90	10	24
98	98	M16	1.5	100	10	24
99	99	M16	1.5	110	10	24
100	100	M16	1.5	120	10	24
101	101	M16	1.5	130	10	24
102	102	M16	1.5	140	10	24
103	103	M16	1.5	150	10	24
104	104	M16	1.5	160	10	24
105	105	M18	1.5	35	11.5	27
106	106	M18	1.5	40	11.5	27
107	107	M18	1.5	45	11.5	27
108	108	M18	1.5	50	11.5	27
109	109	M18	1.5	55	11.5	27
110	110	M18	1.5	60	11.5	27
111	111	M18	1.5	65	11.5	27
112	112	M18	1.5	70	11.5	27
113	113	M18	1.5	80	11.5	27
114	114	M18	1.5	90	11.5	27
115	115	M18	1.5	100	11.5	27
116	116	M18	1.5	110	11.5	27
117	117	M18	1.5	120	11.5	27
118	118	M18	1.5	130	11.5	27
119	119	M18	1.5	140	11.5	27
120	120	M18	1.5	150	11.5	27
121	121	M18	1.5	160	11.5	27
122	122	M18	1.5	180	11.5	27
123	123	M20	1.5	40	12.5	30
124	124	M20	1.5	45	12.5	30
125	125	M20	1.5	50	12.5	30
126	126	M20	1.5	55	12.5	30
127	127	M20	1.5	60	12.5	30
128	128	M20	1.5	65	12.5	30
129	129	M20	1.5	70	12.5	30
130	130	M20	1.5	80	12.5	30
131	131	M20	1.5	90	12.5	30
132	132	M20	1.5	100	12.5	30
133	133	M20	1.5	110	12.5	30
134	134	M20	1.5	120	12.5	30
135	135	M20	1.5	130	12.5	30
136	136	M20	1.5	140	12.5	30
137	137	M20	1.5	150	12.5	30
138	138	M20	1.5	160	12.5	30
139	139	M20	1.5	180	12.5	30
140	140	M20	1.5	200	12.5	30
141	141	M20	2	40	12.5	30
142	142	M20	2	45	12.5	30
143	143	M20	2	50	12.5	30
144	144	M20	2	55	12.5	30
145	145	M20	2	60	12.5	30
146	146	M20	2	65	12.5	30
147	147	M20	2	70	12.5	30
148	148	M20	2	80	12.5	30
149	149	M20	2	90	12.5	30
150	150	M20	2	100	12.5	30
151	151	M20	2	110	12.5	30
152	152	M20	2	120	12.5	30
153	153	M20	2	130	12.5	30
154	154	M20	2	140	12.5	30
155	155	M20	2	150	12.5	30
156	156	M20	2	160	12.5	30
157	157	M20	2	180	12.5	30
158	158	M20	2	200	12.5	30
159	159	M22	1.5	45	14	34
160	160	M22	1.5	50	14	34
161	161	M22	1.5	55	14	34
162	162	M22	1.5	60	14	34
163	163	M22	1.5	65	14	34
164	164	M22	1.5	70	14	34
165	165	M22	1.5	80	14	34
166	166	M22	1.5	90	14	34
167	167	M22	1.5	100	14	34
168	168	M22	1.5	110	14	34
169	169	M22	1.5	120	14	34
170	170	M22	1.5	130	14	34
171	171	M22	1.5	140	14	34
172	172	M22	1.5	150	14	34
173	173	M22	1.5	160	14	34
174	174	M22	1.5	180	14	34
175	175	M22	1.5	200	14	34
176	176	M22	1.5	220	14	34
177	177	M24	2	40	15	36
178	178	M24	2	45	15	36
179	179	M24	2	50	15	36
180	180	M24	2	55	15	36
181	181	M24	2	60	15	36
182	182	M24	2	65	15	36
183	183	M24	2	70	15	36
184	184	M24	2	80	15	36
185	185	M24	2	90	15	36
186	186	M24	2	100	15	36
187	187	M24	2	110	15	36
188	188	M24	2	120	15	36
189	189	M24	2	130	15	36
190	190	M24	2	140	15	36
191	191	M24	2	150	15	36
192	192	M24	2	160	15	36
193	193	M24	2	180	15	36
194	194	M24	2	200	15	36
195	195	M27	2	55	17	41
196	196	M27	2	60	17	41
197	197	M27	2	65	17	41
198	198	M27	2	70	17	41
199	199	M27	2	80	17	41
200	200	M27	2	90	17	41
201	201	M27	2	100	17	41
202	202	M27	2	110	17	41
203	203	M27	2	120	17	41
204	204	M27	2	130	17	41
205	205	M27	2	140	17	41
206	206	M27	2	150	17	41
207	207	M27	2	160	17	41
208	208	M27	2	180	17	41
209	209	M27	2	200	17	41
210	210	M27	2	220	17	41
211	211	M27	2	240	17	41
212	212	M27	2	260	17	41
213	213	M30	2	40	18.7	46
214	214	M30	2	45	18.7	46
215	215	M30	2	50	18.7	46
216	216	M30	2	55	18.7	46
217	217	M30	2	60	18.7	46
218	218	M30	2	65	18.7	46
219	219	M30	2	70	18.7	46
220	220	M30	2	80	18.7	46
221	221	M30	2	90	18.7	46
222	222	M30	2	100	18.7	46
223	223	M30	2	110	18.7	46
224	224	M30	2	120	18.7	46
225	225	M30	2	130	18.7	46
226	226	M30	2	140	18.7	46
227	227	M30	2	150	18.7	46
228	228	M30	2	160	18.7	46
229	229	M30	2	180	18.7	46
230	230	M30	2	200	18.7	46
231	231	M33	2	65	21	50
232	232	M33	2	70	21	50
233	233	M33	2	80	21	50
234	234	M33	2	90	21	50
235	235	M33	2	100	21	50
236	236	M33	2	110	21	50
237	237	M33	2	120	21	50
238	238	M33	2	130	21	50
239	239	M33	2	140	21	50
240	240	M33	2	150	21	50
241	241	M33	2	160	21	50
242	242	M33	2	180	21	50
243	243	M33	2	200	21	50
244	244	M33	2	220	21	50
245	245	M33	2	240	21	50
246	246	M33	2	260	21	50
247	247	M33	2	280	21	50
248	248	M33	2	300	21	50
249	249	M33	2	320	21	50
250	250	M33	2	340	21	50
251	251	M33	2	360	21	50
252	252	M36	3	40	22.5	55
253	253	M36	3	45	22.5	55
254	254	M36	3	50	22.5	55
255	255	M36	3	55	22.5	55
256	256	M36	3	60	22.5	55
257	257	M36	3	65	22.5	55
258	258	M36	3	70	22.5	55
259	259	M36	3	80	22.5	55
260	260	M36	3	90	22.5	55
261	261	M36	3	100	22.5	55
262	262	M36	3	110	22.5	55
263	263	M36	3	120	22.5	55
264	264	M36	3	130	22.5	55
265	265	M36	3	140	22.5	55
266	266	M36	3	150	22.5	55
267	267	M36	3	160	22.5	55
268	268	M36	3	180	22.5	55
269	269	M36	3	200	22.5	55
270	270	M39	3	80	25	60
271	271	M39	3	90	25	60
272	272	M39	3	100	25	60
273	273	M39	3	110	25	60
274	274	M39	3	120	25	60
275	275	M39	3	130	25	60
276	276	M39	3	140	25	60
277	277	M39	3	150	25	60
278	278	M39	3	160	25	60
279	279	M39	3	180	25	60
280	280	M39	3	200	25	60
281	281	M39	3	220	25	60
282	282	M39	3	240	25	60
283	283	M39	3	260	25	60
284	284	M39	3	280	25	60
285	285	M39	3	300	25	60
286	286	M39	3	320	25	60
287	287	M39	3	340	25	60
288	288	M39	3	360	25	60
289	289	M39	3	380	25	60
290	290	M42	3	90	26	65
291	291	M42	3	100	26	65
292	292	M42	3	110	26	65
293	293	M42	3	120	26	65
294	294	M42	3	130	26	65
295	295	M42	3	140	26	65
296	296	M42	3	150	26	65
297	297	M42	3	160	26	65
298	298	M42	3	180	26	65
299	299	M42	3	200	26	65
300	300	M42	3	220	26	65
301	301	M42	3	240	26	65
302	302	M42	3	260	26	65
303	303	M42	3	280	26	65
304	304	M42	3	300	26	65
305	305	M42	3	320	26	65
306	306	M42	3	340	26	65
307	307	M42	3	360	26	65
308	308	M42	3	380	26	65
309	309	M42	3	400	26	65
310	310	M42	3	420	26	65
311	311	M45	3	90	28	70
312	312	M45	3	100	28	70
313	313	M45	3	110	28	70
314	314	M45	3	120	28	70
315	315	M45	3	130	28	70
316	316	M45	3	140	28	70
317	317	M45	3	150	28	70
318	318	M45	3	160	28	70
319	319	M45	3	180	28	70
320	320	M45	3	200	28	70
321	321	M45	3	220	28	70
322	322	M45	3	240	28	70
323	323	M45	3	260	28	70
324	324	M45	3	280	28	70
325	325	M45	3	300	28	70
326	326	M45	3	320	28	70
327	327	M45	3	340	28	70
328	328	M45	3	360	28	70
329	329	M45	3	380	28	70
330	330	M45	3	400	28	70
331	331	M45	3	420	28	70
332	332	M45	3	440	28	70
333	333	M48	3	100	30	75
334	334	M48	3	110	30	75
335	335	M48	3	120	30	75
336	336	M48	3	130	30	75
337	337	M48	3	140	30	75
338	338	M48	3	150	30	75
339	339	M48	3	160	30	75
340	340	M48	3	180	30	75
341	341	M48	3	200	30	75
342	342	M48	3	220	30	75
343	343	M48	3	240	30	75
344	344	M48	3	260	30	75
345	345	M48	3	280	30	75
346	346	M48	3	300	30	75
347	347	M48	3	320	30	75
348	348	M48	3	340	30	75
349	349	M48	3	360	30	75
350	350	M48	3	380	30	75
351	351	M48	3	400	30	75
352	352	M48	3	420	30	75
353	353	M48	3	440	30	75
354	354	M48	3	460	30	75
355	355	M48	3	480	30	75
356	356	M52	4	100	33	80
357	357	M52	4	110	33	80
358	358	M52	4	120	33	80
359	359	M52	4	130	33	80
360	360	M52	4	140	33	80
361	361	M52	4	150	33	80
362	362	M52	4	160	33	80
363	363	M52	4	180	33	80
364	364	M52	4	200	33	80
365	365	M52	4	220	33	80
366	366	M52	4	240	33	80
367	367	M52	4	260	33	80
368	368	M52	4	280	33	80
369	369	M52	4	300	33	80
370	370	M52	4	320	33	80
371	371	M52	4	340	33	80
372	372	M52	4	360	33	80
373	373	M52	4	380	33	80
374	374	M52	4	400	33	80
375	375	M52	4	420	33	80
376	376	M52	4	440	33	80
377	377	M52	4	460	33	80
378	378	M52	4	480	33	80
379	379	M52	4	500	33	80
380	380	M56	4	120	35	85
381	381	M56	4	130	35	85
382	382	M56	4	140	35	85
383	383	M56	4	150	35	85
384	384	M56	4	160	35	85
385	385	M56	4	180	35	85
386	386	M56	4	200	35	85
387	387	M56	4	220	35	85
388	388	M56	4	240	35	85
389	389	M56	4	260	35	85
390	390	M56	4	280	35	85
391	391	M56	4	300	35	85
392	392	M56	4	320	35	85
393	393	M56	4	340	35	85
394	394	M56	4	360	35	85
395	395	M56	4	380	35	85
396	396	M56	4	400	35	85
397	397	M56	4	420	35	85
398	398	M56	4	440	35	85
399	399	M56	4	460	35	85
400	400	M56	4	480	35	85
401	401	M56	4	500	35	85
402	402	M60	4	120	38	90
403	403	M60	4	130	38	90
404	404	M60	4	140	38	90
405	405	M60	4	150	38	90
406	406	M60	4	160	38	90
407	407	M60	4	180	38	90
408	408	M60	4	200	38	90
409	409	M60	4	220	38	90
410	410	M60	4	240	38	90
411	411	M60	4	260	38	90
412	412	M60	4	280	38	90
413	413	M60	4	300	38	90
414	414	M60	4	320	38	90
415	415	M60	4	340	38	90
416	416	M60	4	360	38	90
417	417	M60	4	380	38	90
418	418	M60	4	400	38	90
419	419	M60	4	420	38	90
420	420	M60	4	440	38	90
421	421	M60	4	460	38	90
422	422	M60	4	480	38	90
423	423	M60	4	500	38	90
424	424	M64	4	130	40	95
425	425	M64	4	140	40	95
426	426	M64	4	150	40	95
427	427	M64	4	160	40	95
428	428	M64	4	180	40	95
429	429	M64	4	200	40	95
430	430	M64	4	220	40	95
431	431	M64	4	240	40	95
432	432	M64	4	260	40	95
433	433	M64	4	280	40	95
434	434	M64	4	300	40	95
435	435	M64	4	320	40	95
436	436	M64	4	340	40	95
437	437	M64	4	360	40	95
438	438	M64	4	380	40	95
439	439	M64	4	400	40	95
440	440	M64	4	420	40	95
441	441	M64	4	440	40	95
442	442	M64	4	460	40	95
443	443	M64	4	480	40	95
444	444	M64	4	500	40	95
