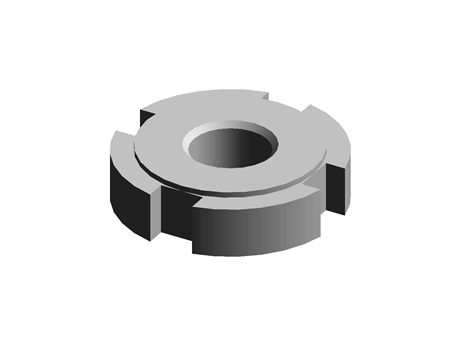

Nutmuttern, Form W DIN 1804

CAD-Modelle

Produktauswahl

	D1	D2 (mm)	D3 (mm)	B (mm)	H (mm)
1	1	M8x1	20	16	4	5
2	2	M10x1	25	20	5	6
3	3	M12x1.5	28	23	5	6
4	4	M14x1.5	30	25	5	7
5	5	M16x1.5	32	27	5	7
6	6	M18x1.5	34	28	6	8
7	7	M20x1.5	36	30	6	8
8	8	M22x1.5	40	34	6	9
9	9	M24x1.5	42	36	6	9
10	10	M26x1.5	45	38	7	10
11	11	M28x1.5	50	43	7	10
12	12	M30x1.5	50	43	7	10
13	13	M32x1.5	52	45	7	11
14	14	M35x1.5	55	48	7	11
15	15	M38x1.5	58	50	8	11
16	16	M40x1.5	62	54	8	12
17	17	M42x1.5	62	54	8	12
18	18	M45x1.5	68	60	8	12
19	19	M48x1.5	75	67	8	13
20	20	M50x1.5	75	67	8	13
21	21	M52x1.5	80	70	10	13
22	22	M55x1.5	80	70	10	13
23	23	M58x1.5	90	80	10	13
24	24	M60x1.5	90	80	10	13
