Von Eichenberger Gewinde

Kugelgewindetriebe Carry, Typ FBI

Hersteller	EICHENBERGER GEWINDE
Bezeichnung	Kugelgewindetriebe Carry, Typ FBI
Referenz	KGT 10 x 4 FBI RH 4 N 102 G5 A E M

CAD-Modelle

Angebotsanfrage

Produktauswahl

Index	Selector	d0 x p [mm]	Gewinde	d1 [mm]	d2 [mm]	D1 [mm]	D2 [mm]	D4 TK [mm]	D5 [mm]	D6 [mm]	Ln [mm]	L1 [mm]	L7 [mm]	L8 [mm]	i	S [mm]	SA	T [mm]	Cdyn [N]	Cstat [N]
1	1	4 x 1	RH	4	3.2	8	7.9	12	2.7	17	14	2	3	11	3x1	-	-	0.03	430	580
2	2	6 x 1	RH	6	5	12	11.8	18	3.4	24	18	4	4	16	3x1	2	K	0.03	600	1000
3	3	8 x 1	RH	8	7	14	13.5	21	3.4	27	18	4	4	18	3x1	2	K	0.03	700	1200
4	4	8 x 2	RH	8	6.5	16	15.5	22	3.4	28	30	4	6	19	3x1	4	K	0.05	1400	2000
5	5	10 x 4	RH	10	7.5	18	17.8	28	4.5	36	38	6	6	23	4x1	-	-	0.07	4100	6700
6	6	10 x 4	RH	10	7.5	18	17.8	28	4.5	36	38	6	6	23	4x1	2	K	0.07	4100	6700
7	7	12 x 5	RH	12	9.5	24	23.5	32	4.5	40	40	6	8	26	3x1	4	K	0.07	5000	8600
8	8	16 x 5	RH	15.7	13	28	27.8	38	5.5	48	45	6	10	40	3x1	M6	K	0.07	9700	22000
9	9	20 x 5	RH	19.2	16.5	36	35.5	47	6.6	58	50	10	10	44	3x1	M6	K	0.07	10800	25000
10	10	25 x 5	RH	24.6	21.5	40	39.5	51	6.6	62	50	10	10	48	3x1	M6	K	0.07	11700	30000
11	11	25 x 5	RH	24.6	21.5	40	39.5	51	6.6	62	55	10	10	48	4x1	M6	K	0.07	14000	35000
12	12	32 x 5	RH	31.6	28.5	50	49.5	65	9	80	57	10	12	62	4x1	M6	K	0.07	19000	54000
13	13	16 x 5	LH	15.7	13	28	27.8	38	5.5	48	45	6	10	40	3x1	M6	K	0.07	9700	22000
14	14	20 x 5	LH	19.2	16.5	36	35.5	47	6.6	58	50	10	10	44	3x1	M6	K	0.07	10800	25000

Gewindelänge [mm]

Mutternposition [mm]

Steigungsgenauigkeit (Klasse)

Axialspiel

Flansch

Index	Selector	Endenbearbeitung Ende 1	d3 [mm]	M	l1 [mm]	l2 [mm]	l3 [mm]	l4 [mm]	d4 [mm]	l5 [mm]	l6 [mm]	b1 [mm]	t1 [mm]	d5 [mm]	d6 [mm]	l7 [mm]	l8 [mm]	l9 [mm]
1	39	fest F1.06	6	M6x0.75	22	8	10	32	5
2	40	fest F3.06	6	M6x0.75	22	8	10	32	5

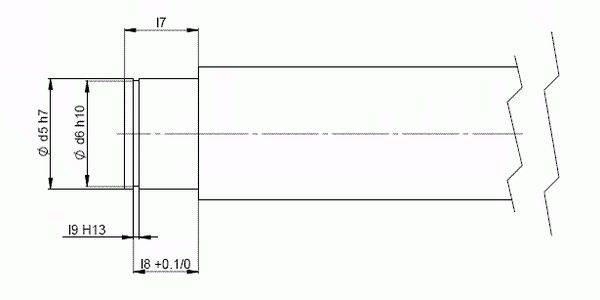

3	41	lose L1.06												6	5.7 h10	7.5	6.8	0.8
4	42	frei K

Index	Selector	Endenbearbeitung Ende 2	d3 [mm]	M	l1 [mm]	l2 [mm]	l3 [mm]	l4 [mm]	d4 [mm]	l5 [mm]	l6 [mm]	b1 [mm]	t1 [mm]	d5 [mm]	d6 [mm]	l7 [mm]	l8 [mm]	l9 [mm]
1	39	fest F1.06	6	M6x0.75	22	8	10	32	5
2	40	fest F3.06	6	M6x0.75	22	8	10	32	5
3	41	lose L1.06												6	5.7 h10	7.5	6.8	0.8
4	42	frei K
