78300NUT ECROU PINCE RAPID® À FUT TARAUDÉ

Fabricant	Emile Maurin
Désignation	78300NUT ECROU PINCE RAPID® À FUT TARAUDÉ - 78300NUT8736JR
Référence	78300NUT8736JR
Matière	Acier
Revêtement	Zn 192 HBS

Modèles CAO

Demander un devis

Sélection de produit

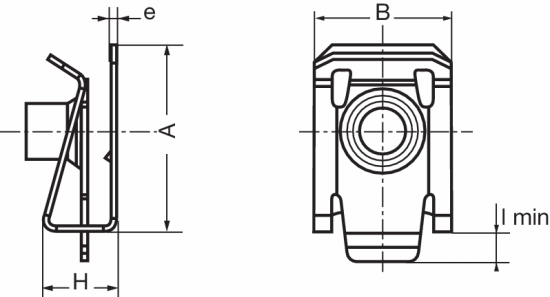

Index	CAO	Selector	Référence	Vis	P = épaisseur panneau (mm)	A (mm)	H (mm)	B (mm)	C (mm)	F (mm)	e (mm)	Couple de serrage (maxi)** (N/m)
1	Pas de CAO disponible	1	78300NUT8736JR	M6	1,5 à 4	23,5	8,6	23	12	8,5	0,8	6,6
2	Pas de CAO disponible	2	78300D857AJZ	M6	3,5 à 7	22,3	8,6	15	11	8,5	0,8	6,6
3		3	78300NUT8376AJZ	M6	0,5 à 4	22,3	8,6	15	11	8,5	0,8	6,6
4	Pas de CAO disponible	4	78300NUT8415AHG	M5	0,5 à 4	20	8,2	14	10	7,5	0,7	3,8
5	Pas de CAO disponible	5	78300NUT8445AHG	M5	0,5 à 4	20-21	8,2	14	11,4	7,5	0,7	3,8
6	Pas de CAO disponible	6	78300NUT8465AHG	M5	2,5 à 5	20	8,2	14	10	7,5	0,7	3,8
7	Pas de CAO disponible	7	78300NUT0958DHG	M8	0,5 à 4	25,4	7,6	16,5	12	11,6	1	15,9
8	Pas de CAO disponible	8	78300NUT5246CHG	M6	0,5 à 4	22,3	8,6	15	12,5	8,5	0,8	6,6
9	Pas de CAO disponible	9	78300NUT8726JZ	M6	0,5 à 4	22,3	8,6	15	11	8,5	0,8	6,6

Description du produit

RÉFÉRENCES MEMENTO TECHNIQUE

9.3 Clippage

(JZ) Valeurs obtenues en laboratoire avec visseuse (à 400 tours/min) sur support en acier trempé avec vis de classe 8.8 et 12.9. (non lubrifiées et non zinguées)

(point noir) variante auto-freiné

Documentations

https://fixation.emile-maurin.fr/fr/ecrou-pince-rapid-fut-taraude-acier-zn-192-hb-78300nut/

Ecrou pince RAPID® à fut taraudé - Acier Zn 192 HBS (PDF - 45 Ko)
